舰防炮介绍

2025-06-27
Update history
Date Version Author Update content
2025-06-27 1.0.2 老怪鸽 更新了PID和滤波章节
2024-12-05 1.0.1 老怪鸽 更新了基本文档

项目背景

项目参考来源：

【给玩具枪加装云台和人脸识别功能，实现目标自动识别锁定功能】

原作者是采用的 opencv 作为识别方案，而 opencv 需要运行在电脑的操作系统上，不是很方便。而最近正好看到立创开发板的 K230-AI 开发板在找内测，有幸联系到并且参与其中。

将决定以 K230 为主要核心，控制二维舵机云台作为运动装置、板载摄像头识别物品功能作为瞄准装置、电动玩具枪作为发射装置等，以实现自动追踪炮台的功能。

硬件设计

硬件准备

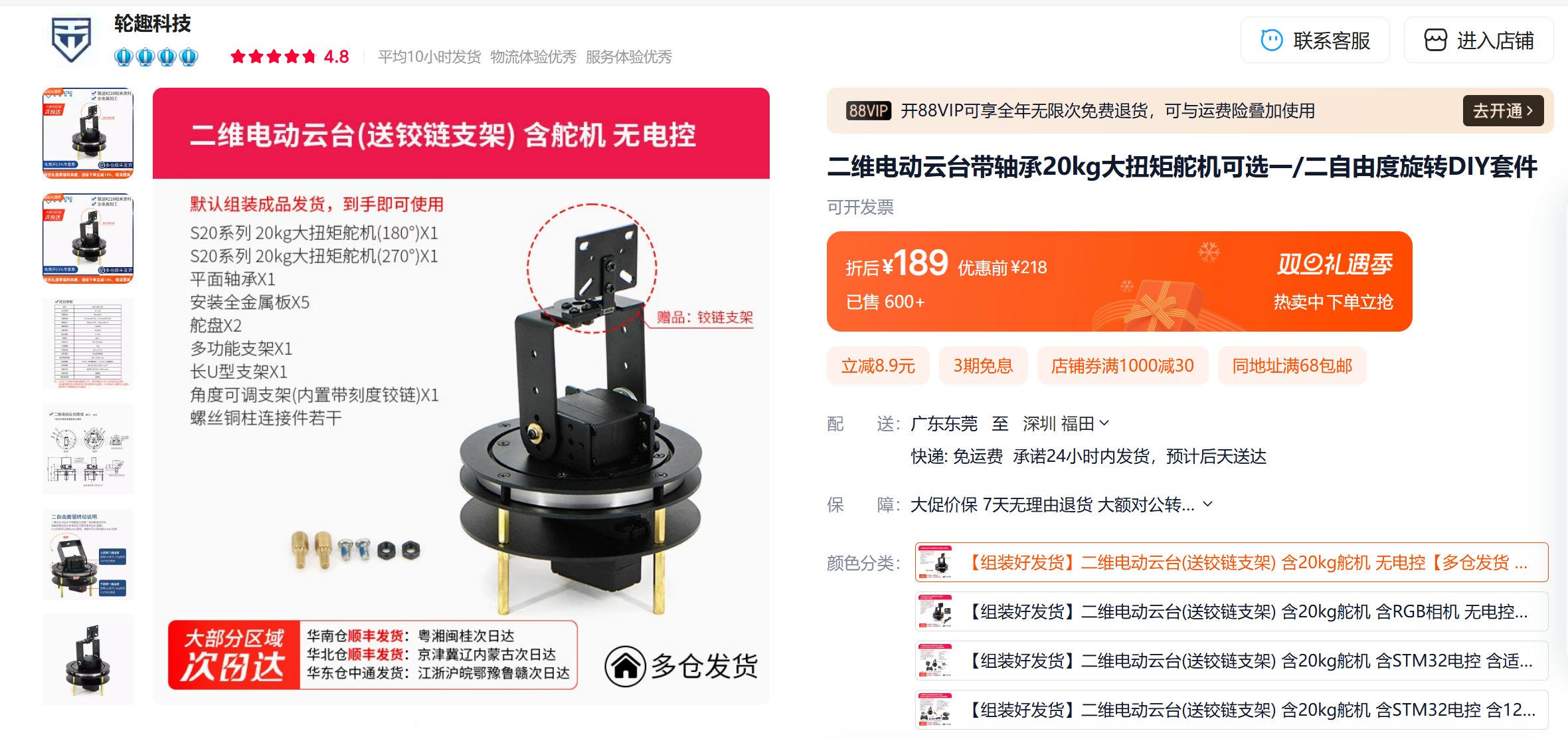

  1. 二维舵机云台

    图 3
    地址：https://item.taobao.com/item.htm?_u=l2t4uge5db1c&id=560120308139

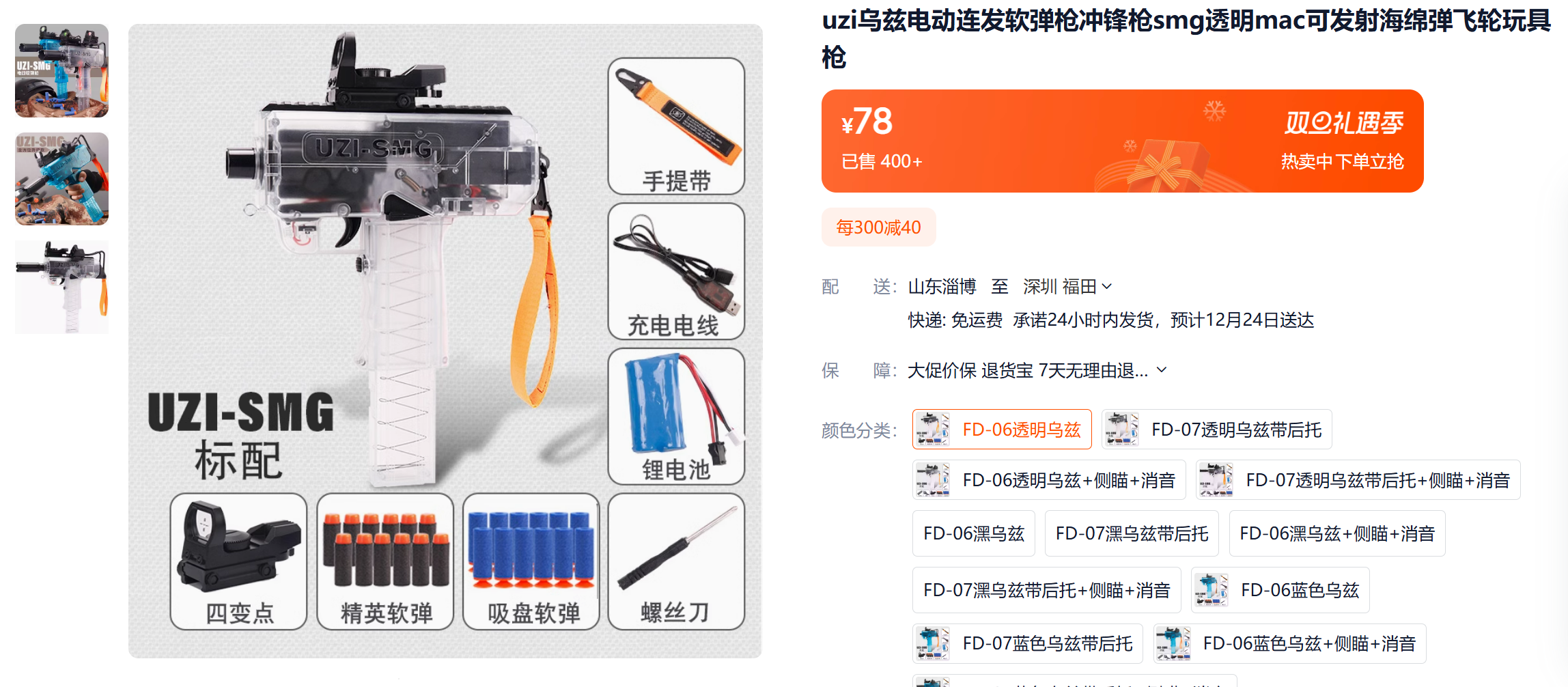

  2. 电动玩具枪

    图 2
    地址：https://item.taobao.com/item.htm?_u=l2t4uge530d9&id=684699922229

  3. K230-AI识别开发板

    图 0
    地址：https://lckfb.com/project/detail/lckfb-lspi-k230-1g-canmv?param=baseInfo

  4. 辅助工具

    螺丝批套装、热胶枪、杜邦线等。

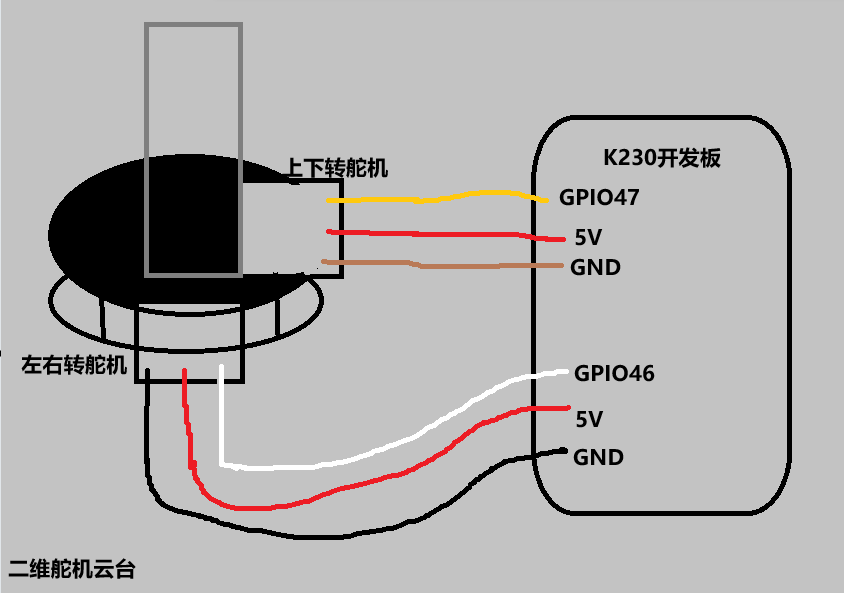

硬件连接

图 4

电动玩具枪也是可以通过开关控制的，只需要通过继电器的方式，连接到GPIO上是可以控制开枪的，这里我因为没有买继电器所以我就先不画。

K230排针接口示意图，点击展开

图 5

软件设计

K230的快速入门请参考：https://wiki.lckfb.com/zh-hans/lushan-pi-k230/quick-start.html

请按照上面的链接，完成开发板的组装、CanMV 固件烧录、电脑连接等操作。我在后面将不会介绍什么是 IDE ，以及如何连接。

IDE显示图像

显示图像在K230的固件中一共支持4种，分别是 HDMI 的 VGA ， HDMI 的 1080P 、LCD、IDE 等。我们先了解怎么将摄像头采集到的画面显示在 IDE 的图像缓冲区。

根据 K230 资料的Sensor例程讲解 ，提取出 摄像头的初始化 + 采集图像的代码。

# Camera 示例
import time
import os
import sys

from media.sensor import *
from media.display import *
from media.media import *

DETECT_WIDTH = 640
DETECT_HEIGHT = 480

sensor = None

try:
    # 配置摄像头的图像大小
    sensor = Sensor(width = DETECT_WIDTH, height = DETECT_HEIGHT)
    # 摄像头传感器复位
    sensor.reset()
    # 设置图像是否镜像
    # sensor.set_hmirror(False)
    # 设置图像是否翻转
    # sensor.set_vflip(False)
    # 设置通道0的图像输出尺寸
    sensor.set_framesize(width = DETECT_WIDTH, height = DETECT_HEIGHT)
    #设置通道0输出格式为RGB565（彩色图像）
    sensor.set_pixformat(Sensor.RGB565)
    # Init媒体管理器
    MediaManager.init()
    # 传感器启动运行
    sensor.run()

    while True:
        sensor.snapshot() #获取一帧图像

except KeyboardInterrupt as e:
    print(f"user stop")
except BaseException as e:
    print(f"Exception '{e}'")
finally:
    # sensor stop run
    if isinstance(sensor, Sensor):
        sensor.stop()

    os.exitpoint(os.EXITPOINT_ENABLE_SLEEP)
    time.sleep_ms(100)

    # release media buffer
    MediaManager.deinit()

根据Display例程讲解，提取出将图像显示到 IDE 上的代码。

import time, os, gc, sys, math

from media.sensor import *
from media.display import *
from media.media import *

DETECT_WIDTH = 640
DETECT_HEIGHT = 480

try:
    #配置图像显示方式为IDE显示，显示的宽高为DETECT_WIDTH+DETECT_HEIGHT，帧率100fps
    Display.init(Display.VIRT, width = DETECT_WIDTH, height = DETECT_HEIGHT, fps = 100)

    while True:
        Display.show_image(img) #显示一个图像，这个img是摄像头采集的一帧图像

except KeyboardInterrupt as e:
    print(f"user stop")
except BaseException as e:
    print(f"Exception '{e}'")
finally:
    # 清除显示缓存
    Display.deinit()

    os.exitpoint(os.EXITPOINT_ENABLE_SLEEP)
    time.sleep_ms(100)

将这两个代码一整合，就得到了将图像显示到 IDE 中的代码：

import time
import os
import sys

from media.sensor import *
from media.display import *
from media.media import *

DETECT_WIDTH = 640
DETECT_HEIGHT = 480

sensor = None

try:
    # 配置摄像头的图像大小
    sensor = Sensor(width = DETECT_WIDTH, height = DETECT_HEIGHT)
    # 摄像头传感器复位
    sensor.reset()
    # 设置图像是否镜像
    # sensor.set_hmirror(False)
    # 设置图像是否翻转
    # sensor.set_vflip(False)
    # 设置通道0的图像输出尺寸
    sensor.set_framesize(width = DETECT_WIDTH, height = DETECT_HEIGHT)
    #设置通道0输出格式为RGB565（彩色图像）
    sensor.set_pixformat(Sensor.RGB565)
    #配置图像显示方式为IDE显示，显示的宽高为DETECT_WIDTH+DETECT_HEIGHT，帧率100fps
    Display.init(Display.VIRT, width = DETECT_WIDTH, height = DETECT_HEIGHT, fps = 100)
    # Init媒体管理器
    MediaManager.init()
    # 传感器启动运行
    sensor.run()

    while True:
       img = sensor.snapshot() #获取一帧图像
       Display.show_image(img) #显示摄像头采集的图像

except KeyboardInterrupt as e:
    print(f"user stop")
except BaseException as e:
    print(f"Exception '{e}'")
finally:
    # sensor stop run
    if isinstance(sensor, Sensor):
        sensor.stop()
    # deinit display
    Display.deinit()

    os.exitpoint(os.EXITPOINT_ENABLE_SLEEP)
    time.sleep_ms(100)

    # release media buffer
    MediaManager.deinit()

大家可以运行上面的例程看看，在 CanMV IDE 中会不会显示出K230开发板摄像头的画面。

颜色识别

K230是一个AI视觉芯片，根据官网资料可以知道，其可以通过摄像头识别出很多东西，比如人脸、形状、颜色、物品、水果等等，这里我比较熟练使用的是颜色识别，就先以颜色识别为例，获取指定颜色的目标方位。

而我们能够获取颜色的方位，那就可以根据官方例程推举出识别其他东西时，怎么获取对应识别目标的方位了。

根据 canMV-K230 IDE 自带的颜色识别例程，整理出关键的代码。

以下是颜色识别例程：

# Find Blobs Example
#
# This example shows off how to find blobs in the image.
import time, os, gc, sys

from media.sensor import *
from media.display import *
from media.media import *

DETECT_WIDTH = ALIGN_UP(320, 16)
DETECT_HEIGHT = 240

sensor = None

def camera_init():
    global sensor

    # construct a Sensor object with default configure
    sensor = Sensor(width=DETECT_WIDTH,height=DETECT_HEIGHT)
    # sensor reset
    sensor.reset()
    # set hmirror
    # sensor.set_hmirror(False)
    # sensor vflip
    # sensor.set_vflip(False)

    # set chn0 output size
    sensor.set_framesize(width=DETECT_WIDTH,height=DETECT_HEIGHT)
    # set chn0 output format
    sensor.set_pixformat(Sensor.RGB565)
    # use IDE as display output
    Display.init(Display.VIRT, width= DETECT_WIDTH, height = DETECT_HEIGHT,fps=100,to_ide = True)
    # init media manager
    MediaManager.init()
    # sensor start run
    sensor.run()

def camera_deinit():
    global sensor
    # sensor stop run
    sensor.stop()
    # deinit display
    Display.deinit()
    # sleep
    os.exitpoint(os.EXITPOINT_ENABLE_SLEEP)
    time.sleep_ms(100)
    # release media buffer
    MediaManager.deinit()

def capture_picture():

    fps = time.clock()
    while True:
        fps.tick()
        try:
            os.exitpoint()
            global sensor
            img = sensor.snapshot()#获取图像

            # 设置颜色阈值
            thresholds = [[0, 80, 40, 80, 10, 80]]      # 红色的阈值，这样代码就只识别红色
            # 从图像中查找颜色，根据阈值进行对比，当阈值一致时，将对应颜色的各个参数/位置等保存到blobs变量中
            blobs=img.find_blobs(thresholds ,pixels_threshold= 500)
            # 从blobs中遍历各个被识别到的阈值一样的颜色，将遍历到的颜色参数赋值给blob
            for blob in blobs:
                # 调用画矩形API，填入遍历到的颜色4个角的位置，设置矩形框的颜色为RGB的RG全色
                img.draw_rectangle(blob[0], blob[1], blob[2], blob[3], color = (255, 255, 0))

            # 显示图像
            Display.show_image(img)
            img = None

            gc.collect()
            print(fps.fps()) #输出帧率
        except KeyboardInterrupt as e:
            print("user stop: ", e)
            break
        except BaseException as e:
            print(f"Exception {e}")
            break

def main():
    os.exitpoint(os.EXITPOINT_ENABLE)
    camera_is_init = False
    try:
        print("camera init")
        camera_init()
        camera_is_init = True
        print("camera capture")
        capture_picture()
    except Exception as e:
        print(f"Exception {e}")
    finally:
        if camera_is_init:
            print("camera deinit")
            camera_deinit()

if __name__ == "__main__":
    main()

分析：

其实主要就是 find_blobs API，它会去图像中查找我们设置的阈值的颜色，找到 一个就记录起来成为一个对象，找到一个就记一个，然后我们就可以对该颜色对象为所欲为了。

但是这个例程还是有一点问题，也不能说是问题，只是不符合我们的要求，我们的要求是只识别一个颜色。毕竟我们只有一个炮台，识别再多个也只能打一个。那么问题来了，这个例程是会将图像中识别到的颜色都画框并记录，类似以下现象：（识别浅蓝色）

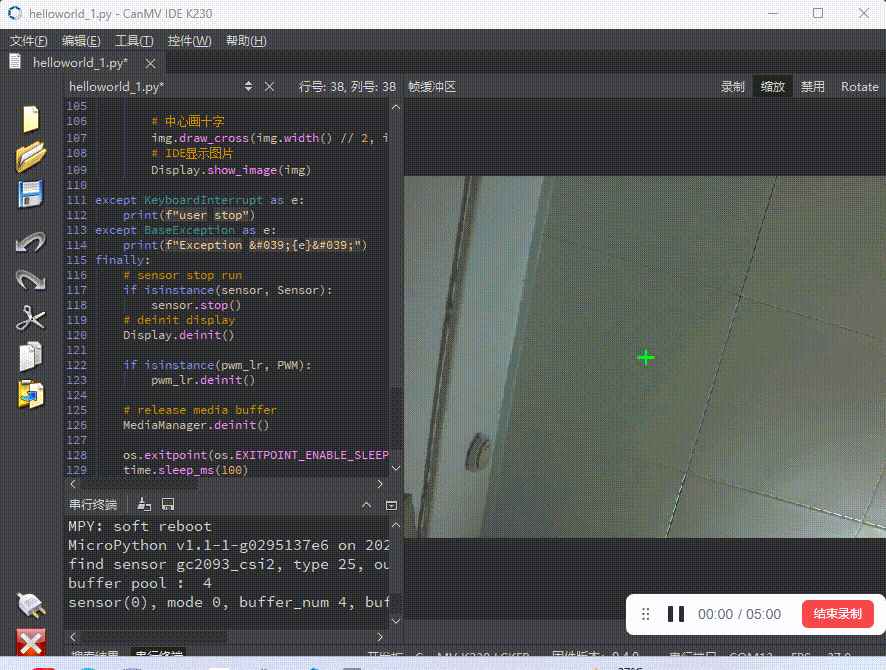

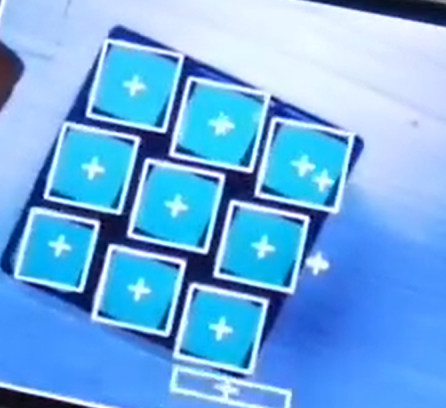

图 6

图中的白色矩形框+白色十字就是表示的识别到的颜色。现在识别出了那么多个目标，我们只有一个炮口怎么办？我们可以优先找到最大的，最近的一个开炮！而在图像的世界里，在多个目标中，像素越多的，说明离摄像头越近！那就是最大的目标！

以下是在一堆识别到的图像中，找到最大像素的图像代码：(只写关键的了)

# 拍摄一张图片
img = sensor.snapshot()

# 查找图像中满足红色阈值（red_threshold）的区域
blobs = img.find_blobs([red_threshold], pixels_threshold=200, area_threshold=200, merge=True)

# 如果找到了至少一个blob
if blobs:
    # 从blobs中找到最大像素点的blob
    largest_blob = max(blobs, key=lambda b: b.pixels())

    # 只对最大像素点的目标画框，框的颜色是RGB中的R（红色）
    img.draw_rectangle(largest_blob.rect(), color=(255, 0, 0))
    # 在框内画十字，标记中心点
    img.draw_cross(largest_blob.cx(), largest_blob.cy(), color=(255, 0, 0))

    # 将位置和宽高格式化为字符串
    wz = "x={}, y={}, w={}, h={}".format(x_offset, y_offset, largest_blob.w(), largest_blob.h())

    # 图像上显示位置和宽高信息的字符串，字符的大小是32
    img.draw_string_advanced(0,0,32,wz)

上面代码中的阈值注释虽然是红色阈值，但是我实际上用的是绿色的阈值

现在我们就已经完成了目标定位的任务了，上面的代码中找到了最大像素的目标，并且输出它对于摄像头图像大小的X轴Y轴位置。

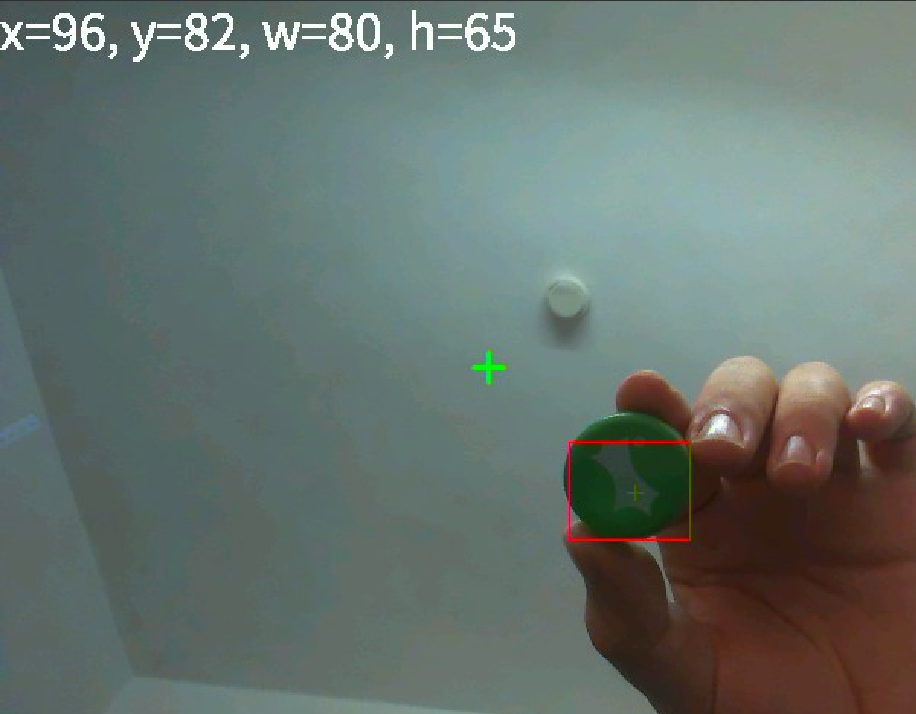

图 7

我还加了一些辅助内容，比如给图像的中心画一个绿色的十字。其他内容具体看源码 main.py。

舵机控制

舵机控制的基本原理，参考该博主的文章：舵机篇（一）舵机原理

舵机控制简单来说，就是输入一个20ms周期的PWM给他，通过调整高电平占空比实现舵机的旋转。

频率等于周期的倒数，所以 20ms 周期 = 1 / 20 = 50 Hz 频率

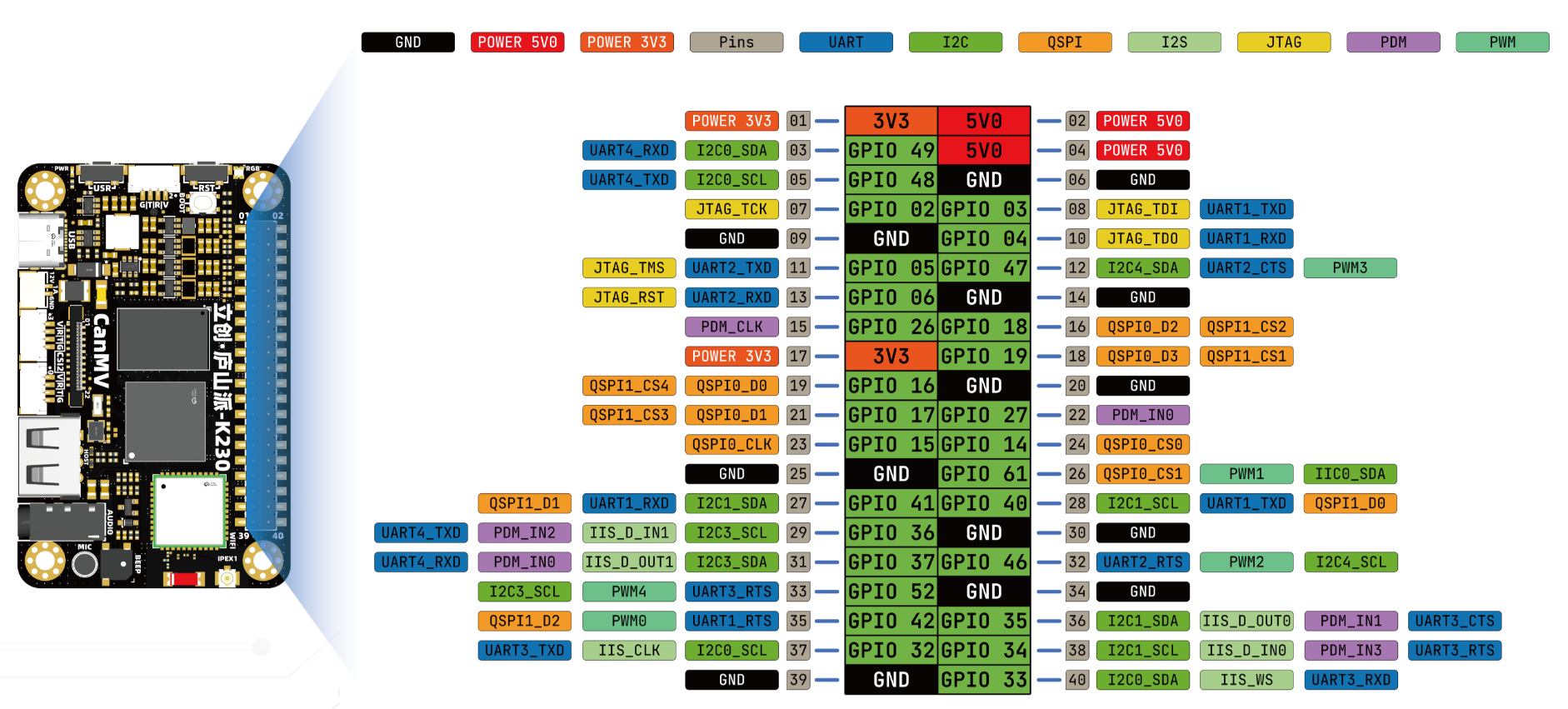

在庐山派K230开发板引出的PWM中，PWM只有5个，分别是PWM0~PWM4。只有特定的引脚支持PWM功能，具体见下图：

图 5

在我们的舵机案例中，使用的是 GPIO46 、 GPIO47 上的，PWM2 和 PWM3。

在代码中初始化PWM参数如果下：

配置方法具体说明，请参考立创开发板wiki：庐山派开发板资料-PWM

from machine import PWM, FPIOA, Pin

# 配置排针引脚号12，芯片引脚号为47的排针复用为PWM通道3输出
pwm_io1 = FPIOA()
pwm_io1.set_function(47, FPIOA.PWM3)
# 初始化PWM参数
pwm_ud = PWM(3, 50, 50, enable=True)  # 默认频率50Hz,占空比50% 3~12

# 配置排针引脚号32，芯片引脚号为46的排针复用为PWM通道2输出
pwm_io2 = FPIOA()
pwm_io2.set_function(46, FPIOA.PWM2)
# 初始化PWM参数
pwm_lr = PWM(2, 50, 50, enable=True)  # 默认频率50Hz,占空比50% 2~13

pwm_lr.duty(7.5)    #旋转到中间
pwm_ud.duty(7.7)    #旋转到中间

在案例中，我将左右旋转的舵机命名为 pwm_lr ，上下旋转的舵机命名为 pwm_ud 。

在上面的案例中还有一个地方需要说明，我为了让舵机一上电就默认旋转到中间，设置了两个舵机动作：

pwm_lr.duty(7.5)    #旋转到中间
pwm_ud.duty(7.7)    #旋转到中间

这里的 7.5 指的是占空比的百分比，即7.5%的高电平占空比。我们来求一下，为什么7.5是中间。我们现在知道了以下参数：

  • PWM周期为 20 ms
  • PWM频率为 50 Hz
  • 高电平的占空比为 7.5%

求我们当前旋转的角度。

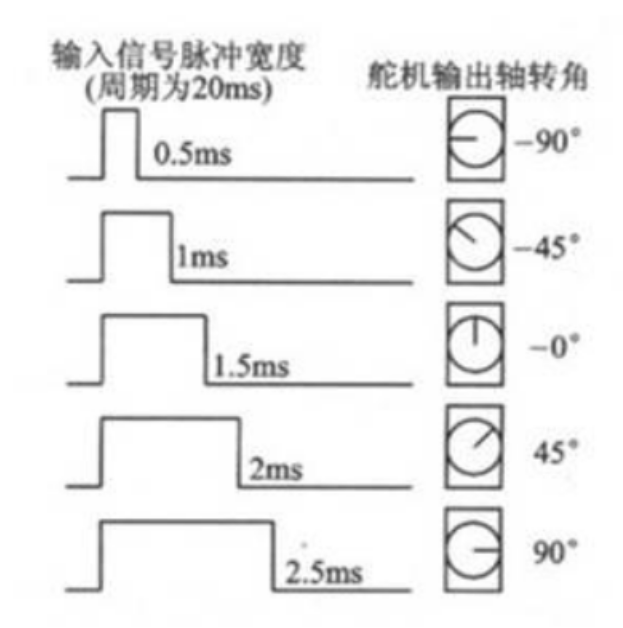

根据180度旋转的舵机控制原理，可以知道舵机旋转角度和周期的关系如下图：

图 8

我们只要控制在20ms的周期内的高电平时间，就可以控制舵机的旋转角度。

那么获取高电平时间公式如下：

高电平时间 = PWM周期 × 占空比

参照之前的参数 带入得到：

高电平时间 = 20 ms × 0.075（7.5%）

高电平的时间是 1.5 毫秒 。

而 1.5 ms 就是控制舵机旋转到0度。所以代码中设置 7.5% 的占空比就是让舵机旋转到中间（舵机最左是-90度，中间是0度，最右是90度）。

而上下旋转的舵机占空比，我设置为了7.7%，这个是我的测试值，测试出来的舵机旋转比较接近中间的值，大家自行测试。

现在180度的舵机，我们将其分成为 -90~90度 的范围。我们还要知道3个参数：

  1. 最大角度 90度 时我们要设置多少占空比；

  2. 最小角度 -90度 时我们要设置多少占空比；

  3. 中间角度 0度 时我们要设置多少占空比；

经过我自己实测，上下动作的舵机占空比范围是 2.5~12.5% 的占空比，2.5%占空比时角度最小，12.5% 占空比时角度最大，7.5% 占空比时角度居中。

为什么不直接用理论值计算？而是要手动测试呢？
这个是因为舵机云台结构的原因，比如上下旋转的舵机我们设置旋转为了0度，但是因为结构上的原因，舵机转不到0度，它被结构框体卡死了，这个就是赌死现象：没有转到0度，舵机就一直转。
为了防止堵死的现象出现，就需要我们手动测试一个安全的旋转范围。

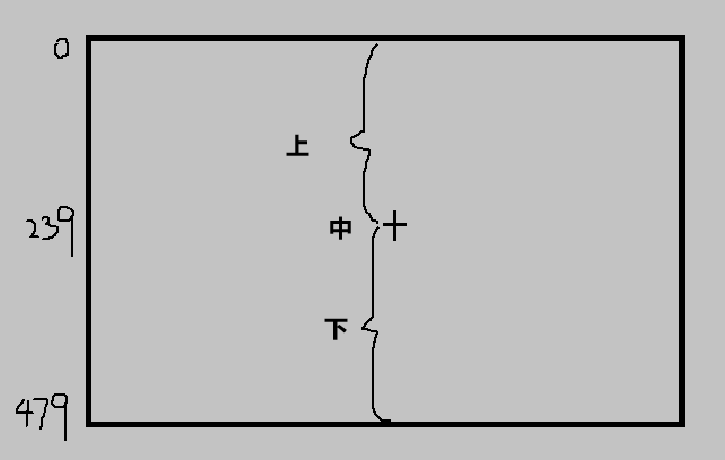

这里以Y轴举例(Y轴就是上下旋转的舵机)，现在Y轴的范围在摄像头采集的图像中是 0 ~ 479 个像素，屏幕的中心值就是 480/2=240 ，而Y轴的范围是从 0 开始的，所以我们得减一，屏幕的中心值就是 239 。我们以屏幕中心为参考，

当Y轴的值小于239时，我们就判断识别物体是上方；

当Y轴的值大于239时，我们就判断识别物体是下方；

当Y轴的值等于239时，我们就判断识别的物体是Y轴中心；

图 9

我个人觉得全部是正数的范围，不方便我们去处理舵机，0 ~ 238是上方，239是中间，240 ~ 379是下方，这样不好带入到我们后面的舵机控制中。为了更加方便我自己，我将其Y轴范围修改如下：

数值范围 说明
-239~0 上方
0 中间
0~239 下方

这样分布后我们就知道负数是上，正数是下，我们要让舵机尽量往中间（就是0的位置）移动。

实现的代码：

实现了X轴和Y轴距离中心的位置反馈

# 如果找到了至少一个blob
if blobs:
    # 找到最大的blob
    largest_blob = max(blobs, key=lambda b: b.pixels())

    # 画框
    img.draw_rectangle(largest_blob.rect(), color=(255, 0, 0))
    # 在框内画十字，标记中心点
    img.draw_cross(largest_blob.cx(), largest_blob.cy(), color=(255, 0, 0))

    # 计算相对于屏幕中心的X轴和Y轴的偏移量
    x_offset = largest_blob.cx() - img.width() // 2
    y_offset = largest_blob.cy() - img.height() // 2

    # 屏幕显示位置信息和像素大小，包含正负号
    wz = "x={}, y={}, w={}, h={}".format(x_offset, y_offset, largest_blob.w(), largest_blob.h())
    img.draw_string_advanced(0,0,32,wz)

接下来我们来考虑一个问题：如何将Y轴的数值反馈给舵机让它按照我们设置的方向动作？

接下来了解一下我的想法，我们要让舵机往Y轴的中心 0 去动作。

当识别物体Y轴为-239 ~ 0时，我们让舵机向下，直到识别物体Y轴的数值为0；
当识别物体Y轴为0 ~ 239 时，我们让舵机向上，直到识别物体Y轴的数值为0；

现在这个Y轴就是舵机角度与目标方位的误差！我们要让误差尽量保持为0！

首先是考虑如何解决数值不对等问题。舵机的范围是 2.5 ~ 12.5，Y轴的范围是 -239 ~ +239 ，我们要将Y轴的数值压缩到 2.5 ~ 12.5 的范围。可以通过以下代码实现：

# DETECT_WIDTH = 640
# DETECT_HEIGHT = 480
# min_duty = 2.5      #最小占空比
# max_duty = 12.5     #最大占空比
## 将Y轴偏移数值转换为占空比的函数
def input_to_duty_cycle(input_min, input_max, input_value):
    # 定义输入输出范围
#    input_min = -(DETECT_HEIGHT // 2)
#    input_max = (DETECT_HEIGHT // 2)
    output_min = min_duty
    output_max = max_duty

    # 检查输入是否越界
    if input_value < input_min or input_value > input_max:
        raise ValueError(f"输入值必须在 {input_min} 和 {input_max} 之间")

    # 计算线性映射公式
    slope = (output_max - output_min) / (input_max - input_min)
    output_value = output_min + (input_value - input_min) * slope

    return output_value

现在解决了这个数值不对等问题，舵机的居中角度是 7.5，当识别物体在上方时，舵机的数值输出小于 7.5 ; 当识别物体在下方时，舵机的数值输出大于7.5;

完整代码：

import time, os, gc, sys, math,utime
from machine import PWM, FPIOA, Pin, UART
from media.sensor import *
from media.display import *
from media.media import *
from pid import PID

DETECT_WIDTH = 640
DETECT_HEIGHT = 480

sensor = None

###############################舵机配置#####################################################
# 2.5 = -90度 7.5 = 0度 12.5 = 90度
min_duty = 2.5      #最小占空比
max_duty = 12.5     #最大占空比
mid_duty = 7.5      # 中间值，对应于0度
pwm_lr = None

# 配置排针引脚号12，芯片引脚号为47的排针复用为PWM通道3输出
pwm_io1 = FPIOA()
pwm_io1.set_function(47, FPIOA.PWM3)
# 初始化PWM参数
pwm_ud = PWM(3, 50, 50, enable=True)  # 默认频率50Hz,占空比50% 3~12

# 配置排针引脚号32，芯片引脚号为46的排针复用为PWM通道2输出
pwm_io2 = FPIOA()
pwm_io2.set_function(46, FPIOA.PWM2)
# 初始化PWM参数
pwm_lr = PWM(2, 50, 50, enable=True)  # 默认频率50Hz,占空比50% 2~13

pwm_lr.duty(7.5)    #旋转到中间
pwm_ud.duty(7.7)    #旋转到中间
##########################################################################################

## 将Y轴偏移数值转换为占空比的函数
def input_to_duty_cycle(input_min, input_max, input_value):
    # 定义输入输出范围
#    input_min = -(DETECT_HEIGHT // 2)
#    input_max = (DETECT_HEIGHT // 2)
    output_min = min_duty
    output_max = max_duty

    # 检查输入是否越界
    if input_value < input_min or input_value > input_max:
        raise ValueError(f"输入值必须在 {input_min} 和 {input_max} 之间")

    # 计算线性映射公式
    slope = (output_max - output_min) / (input_max - input_min)
    output_value = output_min + (input_value - input_min) * slope

    return output_value

try:
    # 初始化摄像头
    sensor = Sensor(width = DETECT_WIDTH, height = DETECT_HEIGHT)
    # 传感器复位
    sensor.reset()
    # 开启镜像
    sensor.set_hmirror(True)#False
    # sensor vflip
    sensor.set_vflip(True)#False True
    # 设置图像一帧的大小
    sensor.set_framesize(width = DETECT_WIDTH, height = DETECT_HEIGHT)
    # 设置图像输出格式为彩色的RGB565
    sensor.set_pixformat(Sensor.RGB565)
    # 使用IDE显示图像
    Display.init(Display.VIRT, width = DETECT_WIDTH, height = DETECT_HEIGHT, fps = 100)
    # 初始化媒体管理器
    MediaManager.init()
    # 摄像头传感器开启运行
    sensor.run()

    # 定义要识别颜色的阈值，这里需要根据你的具体情况调整
    # 你可以通过尝试不同的阈值来找到最适合你的物体颜色值
    red_threshold = (0, 42, 17, 94, -6, 50)

    while True:
        # 拍摄一张图片
        img = sensor.snapshot()
        # 查找图像中满足红色阈值的区域
        blobs = img.find_blobs([red_threshold], pixels_threshold=200, area_threshold=200, merge=True)

        # 如果找到了至少一个blob
        if blobs:
            # 找到最大的blob
            largest_blob = max(blobs, key=lambda b: b.pixels())
            # 画框
            img.draw_rectangle(largest_blob.rect(), color=(255, 0, 0))
            # 在框内画十字，标记中心点
            img.draw_cross(largest_blob.cx(), largest_blob.cy(), color=(255, 0, 0))

            # 计算相对于屏幕中心的X轴和Y轴的偏移量
            x_offset = largest_blob.cx() - img.width() // 2
            y_offset = largest_blob.cy() - img.height() // 2

            # 屏幕显示位置信息和像素大小，包含正负号
            wz = "x={}, y={}, w={}, h={}".format(x_offset, y_offset, largest_blob.w(), largest_blob.h())
            img.draw_string_advanced(0,0,32,wz)

            duty_ud_value = input_to_duty_cycle(-(DETECT_HEIGHT // 2), (DETECT_HEIGHT // 2), y_offset)
            print(duty_ud_value)
        # 中心画十字
        img.draw_cross(img.width() // 2, img.height() // 2, color=(0, 255, 0), size=10, thickness=3)
        # IDE显示图片
        Display.show_image(img)

except KeyboardInterrupt as e:
    print(f"user stop")
except BaseException as e:
    print(f"Exception {e}")
finally:
    # sensor stop run
    if isinstance(sensor, Sensor):
        sensor.stop()
    # deinit display
    Display.deinit()

    if isinstance(pwm_lr, PWM):
        pwm_lr.deinit()

    # release media buffer
    MediaManager.deinit()

    os.exitpoint(os.EXITPOINT_ENABLE_SLEEP)
    time.sleep_ms(100)

图 9

如果我们将摄像头固定在舵机上，舵机移动的时候，我们的摄像头也移动。那按照想法就是屏幕跟舵机一起动，这样就能够稳定的固定到中心，实现了识别瞄准功能。

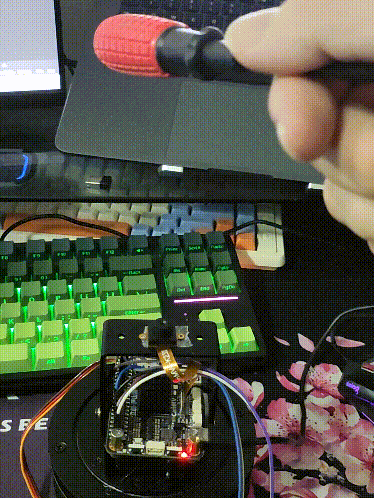

将这个代码直接应用到舵机上的效果:

GIF动图（没有PID的直接控制）
图 15

PID自动控制

大家根据上面的舵机控制章节，应该是可以实现最简单的舵机追踪功能，但是大家会发现有不稳定或者抖动的现象，比如我举一些例子：

  1. 当识别目标快速运动时，舵机的运动速度不会跟着识别目标的速度而进行变化，一直保持一个速度；
  2. 超调现象。误差已经到0了，但是因为舵机的旋转惯性，（假设的，实际的舵机速度一直不变惯性很小）导致会超出0误差，比如-1 -> 0 -> 1，因为惯性从0到1了，又从 1 -> 0 -> -1，导致怎么都不能正常的误差为0，舵机一直抖。

这个时候我们就要了解一个最常用的控制算法：PID算法。

PID介绍

PID控制器，即比例-积分-微分控制器，是一种广泛应用于工业控制系统中的反馈回路控制器。它通过控制系统的偏差（设定值与实际值之间的差）来调节控制变量，使得系统达到或维持在一个预定的状态。PID控制器由三个基本控制动作组成：比例（Proportional）、积分（Integral） 和 微分（Derivative） ，下面详细介绍这三个部分：

比例（P）控制
比例控制的作用是根据设定值与实际值之间的误差（e），进行比例放大后作为控制输出。其数学表达式为：

P = Kp * e

其中，Kp 是比例增益，决定了比例控制的强度。比例控制的特点是动作快速直接，但通常会存在一个稳态误差，即系统稳定后，输出值与设定值之间仍会有一定的差距。

误差的说明，点击展开

根据设定值与实际值之间的误差（e），应该很好理解 ，我们之前的舵机控制章节就说明了误差的概念，尽可能的让误差为0。
实际值就是摄像头识别物体的方位；
设定值就是摄像头采集的图像中心；
我们要让图像中心接近物体方位。让它们的误差越来越小，直到为0。

稳态误差的说明，点击展开

即系统稳定后，输出值与设定值之间仍会有一定的差距。就是误差值明明是0了，但是实际上却是在1~2之间徘徊，就是到不了0。

积分（I）控制
积分控制的作用是对偏差进行积分运算，以消除稳态误差。积分作用考虑了误差的历史累积，其数学表达式为

图 12

你也可以这么看这个参数：I = Ki * e的历史累积

其中，Ki 是积分增益。积分控制能够消除稳态误差，但可能会引起系统的响应速度变慢，并且可能造成系统的超调和振荡。

超调和振荡的说明，点击展开

超调 意味着系统输出超过了设定值，比如你的舵机值设定范围是2.5~12.5% ，但是PID计算的结果超过了12.5，变成15？20？100？或者更高，这个是严重的问题；
振荡 则是指系统在设定值附近反复波动，就是猛过头了，反应过激，刹车不了。

微分（D）控制
微分控制的作用是根据误差变化的速率（即偏差的微分）来进行控制，以预测误差的未来趋势。微分作用的数学表达式为：

图 11

其中，Kd 是微分增益。微分控制有助于减少系统的超调和振荡，提高系统的动态性能，但它对噪声敏感，可能会放大控制信号中的噪声。

噪声的说明，点击展开

噪声就是干扰，我们用电机速度PID做一个例子，当前我们速度为0，我们设置目标速度为10，通过PID的计算，电机旋转速度会逐渐接近10，这个时候你去手动干预它，让电机不能转，这个就是干扰，你干扰了电机的运动，电机的速度变慢了，导致PID的误差在时间上一直越来越大，那么PID为了让电机速度更快接近目标，PID计算的值就越来越大，电机的旋转力度就越来越大，直到挣脱你的束缚。那对噪声敏感，表示的就是你干扰了一下，PID就崩溃了，对噪声产生过大的反应，导致控制输出不稳定。

PID控制器的基本形式

将上述三个控制作用结合起来，PID控制器的理论基本形式可以表示为：

图 13

其中 u(t) 是控制器的输出，e(t) 是在时间t时的偏差。通过PID我们就能够让舵机动作的更加快速，稳定的到达我们设置的目标位置。

PID公式转为代码

上面的原理部分大家看看就可以了，我们从实际应用入手。首先将以上PID数学公式转化为代码公式：

out = (Kp * p) + (Ki * i) + (Kd * d)

整理参数，参数分为静态参数和动态参数：

#静态参数
Kp = 0
Ki = 0
Kd = 0
#动态参数
i = 0			#积分I
e = 0			#当前误差
last_e = 0		#之前误差
max_out = 0		#最大输出

将代码公式一一拆分，得到下面的PID的计算函数：

 def pid_calc(reference, feedback):#reference=目标位置	feedback=当前位置
        last_e = e  #更新之前的误差
        e = reference - feedback #通过当前值和目标值计算获取新的误差

        #计算比例P
        p = e * Kp

        #计算积分I
        i += e * Ki

        #计算微分D
        d = (e - last_e) * Kd

        #计算PID输出
        out = p + i + d

        #输出限制
        if out > max_out:
            out =   max_out
        elif out < -max_out:
            out = -max_out

        return out

注意，PID计算是要实时的，请确保PID的计算不会被阻塞太久；积分I是累加的，必须是全局变量；

现在PID部分的代码基本完成了，接下来是最重要的如何使用PID。我将PID的代码给封装成为了一个库文件上传到K230里面。

class PID:
    def __init__(self, kp, ki, kd, maxI, maxOut):
        #静态参数
        self.kp = kp
        self.ki = ki
        self.kd = kd
        #动态参数
        self.change_p = 0
        self.change_i = 0
        self.change_d = 0

        self.max_change_i = maxI    #积分限幅
        self.maxOutput = maxOut     #输出限幅

        self.error_sum = 0  #当前误差
        self.last_error = 0 #之前误差

    def change_zero(self):#PID变化累计的参数清零
        self.change_p = 0
        self.change_i = 0
        self.change_d = 0

    def pid_calc(self, reference, feedback):#reference=目标位置	feedback=当前位置
        self.last_error = self.error_sum
        self.error_sum = reference - feedback #获取新的误差

        #计算微分
        dout = (self.error_sum - self.last_error) * self.kd

        #计算比例
        pout = self.error_sum * self.kp

        #计算积分
        self.change_i += self.error_sum * self.ki

        #积分限幅
        if self.change_i > self.max_change_i :
            self.change_i = self.max_change_i
        elif self.change_i < -self.max_change_i:
            self.change_i = -self.max_change_i

        #计算输出
        self.output = pout + dout + self.change_i

        #输出限幅
        if self.output > self.maxOutput:
            self.output =   self.maxOutput
        elif self.output < -self.maxOutput:
            self.output = -self.maxOutput

        return self.output

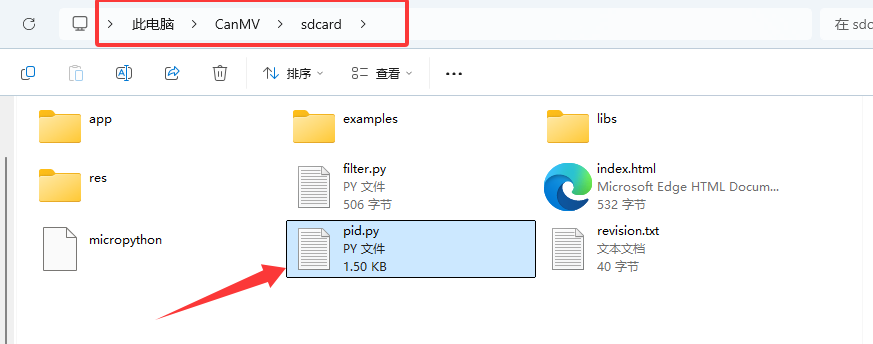

将上面的代码保存，并且对整个文件命名为 pid.py，完成后上传到K230的sdcard文件夹里面。

图 16

接下来是如何使用这个库。在我们的main.py代码中，引入该文件：

from pid import PID

然后创建 PID 对象，并对其静态参数进行设置：

lr_kp = 0.013
lr_ki = 0.0008
lr_kd = 0.016
lr_max_out = 12.5 #最大输出
pid_lr = PID(lr_kp, lr_ki, lr_kd, 10, lr_max_out) #创建左右电机的PID对象

ud_kp = 0.013
ud_ki = 0.00091
ud_kd = 0.02
ud_max_out = 12.5 #最大输出
pid_ud = PID(ud_kp, ud_ki, ud_kd, 10, ud_max_out) #创建上下电机的PID对象

创建 PID 对象后，应用到我们的舵机动作代码中，我将关键代码取出分析：

# 如果找到了至少一个目标色块
        if blobs:
            # 找到最大的目标色块
            largest_blob = max(blobs, key=lambda b: b.pixels())

            # 给目标色块画框标记出来
            img.draw_rectangle(largest_blob.rect(), color=(255, 0, 0))
            # 在标记框内画十字，标记中心点
            img.draw_cross(largest_blob.cx(), largest_blob.cy(), color=(255, 0, 0))

            # 计算目标色块相对于屏幕中心的X轴和Y轴的偏移量
            x_offset = largest_blob.cx() - img.width() // 2
            y_offset = largest_blob.cy() - img.height() // 2

            # 在屏幕显示目标色块的位置信息和像素大小，包含正负号
            wz = "x={}, y={}, w={}, h={}".format(x_offset, y_offset, largest_blob.w(), largest_blob.h())
         	# 显示字符串
            img.draw_string_advanced(0,0,32,wz)

            # 根据中心偏移量计算PWM的PID
            # 0为目标值，x_offset表示当前设定值
            pid_lr_value = pid_lr.pid_calc(0,x_offset)
            pid_ud_value = pid_ud.pid_calc(0,y_offset)
    		''' 关键点一 '''
            # 将PID值转换为舵机的范围并且输出实际的占空比
            duty_lr_value = input_to_duty_cycle(pid_lr_value)
            duty_ud_value = input_to_duty_cycle(pid_ud_value)
    		''' 关键点二 '''
            # 根据计算后的占空比控制舵机动作
            #pwm_lr.duty(duty_lr_value)
            #pwm_ud.duty(duty_ud_value)

lr表示左右旋转的舵机，ud表示上下旋转的舵机。

大家可以在上面的代码中看到 关键点一 和 关键点二 的注释，在关键点一的位置可以通过print输出一下PID计算后的值pid_lr_value；在关键点二的位置输出实际占空比值duty_lr_value。

print(f"pid_lr_value={pid_lr_value}, pid_ud_value={pid_ud_value}\r\n")
print(f"duty_lr_value={duty_lr_value}, duty_ud_value={duty_ud_value}\r\n")

图 17

PID调参

当大家取消舵机动作的注释并下载执行后，会发现这个PID的效果并不理想，有的反应慢，有的反应快，有的基本没有动。这个是因为我们没有调好PID。

图 19

那如何调整好PID的参数呢？

在实际应用中，需要对PID控制器的参数 Kp \ Ki \ Kd 进行调整，以达到理想的控制效果。这通常通过以下步骤进行：

  • 先设定比例增益 Kp ：使系统响应快速，但可能会出现稳态误差。
  • 调整积分增益 Ki ：消除稳态误差，但要注意超调和振荡。
  • 最后调整微分增益 Kd ：改善系统的动态行为，减少超调和振荡。

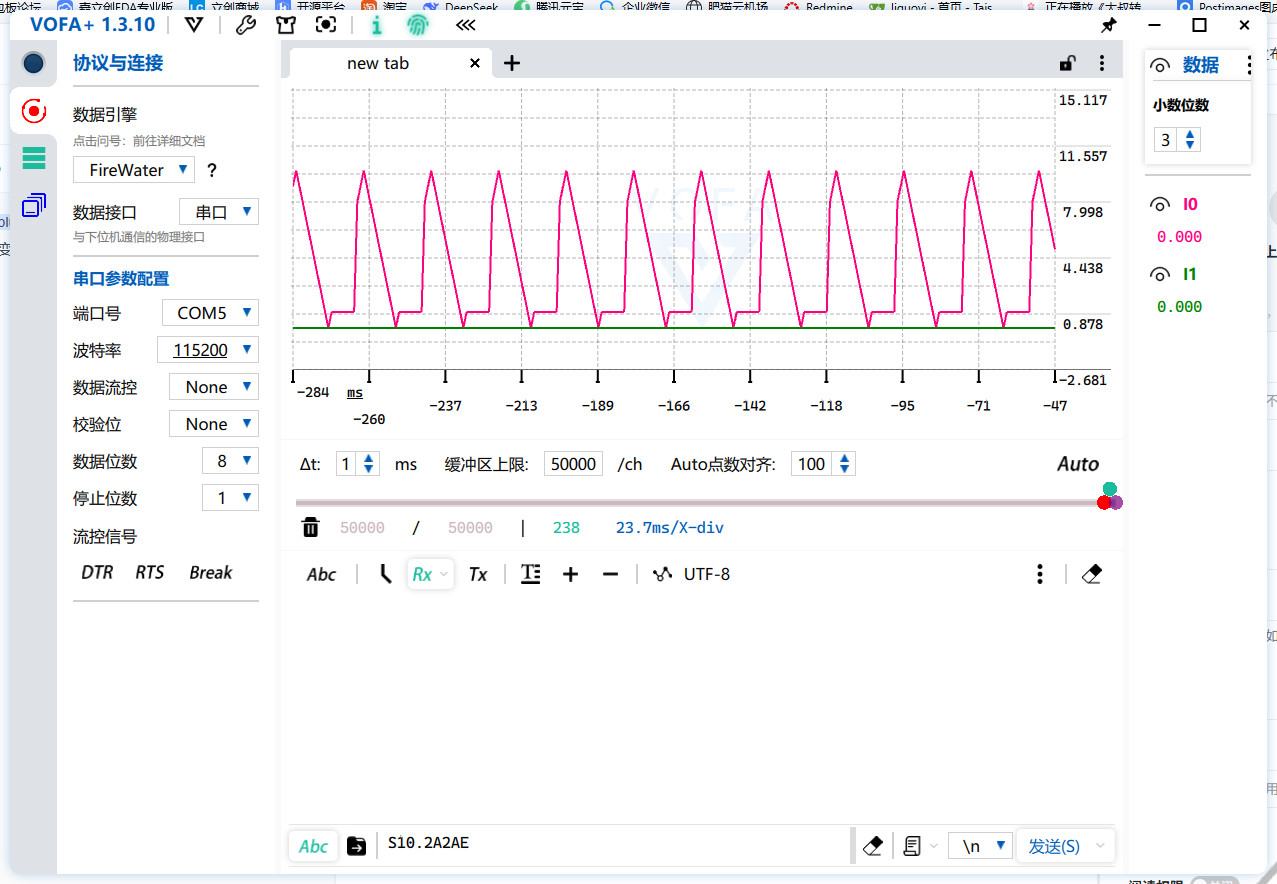

我调试 PID 是通过串口 和 Vofa+工具。Vofa+是一款上位机工具，我个人认为目前对这个项目来说最大的作用是显示出数据波形变化。

Vofa+ 上位机界面

目前我还不知道K230的单步调试手段，所以只能盲调PID：设置一个P\I\D值，然后看PID输出的数据曲线和目标数据曲线的差别。如果误差很大，则重新设置一个P\I\D值继续调到误差小为止。

当然，如果有时间和精力，也可以自己写一套通过串口调整参数的代码。

硬件连接

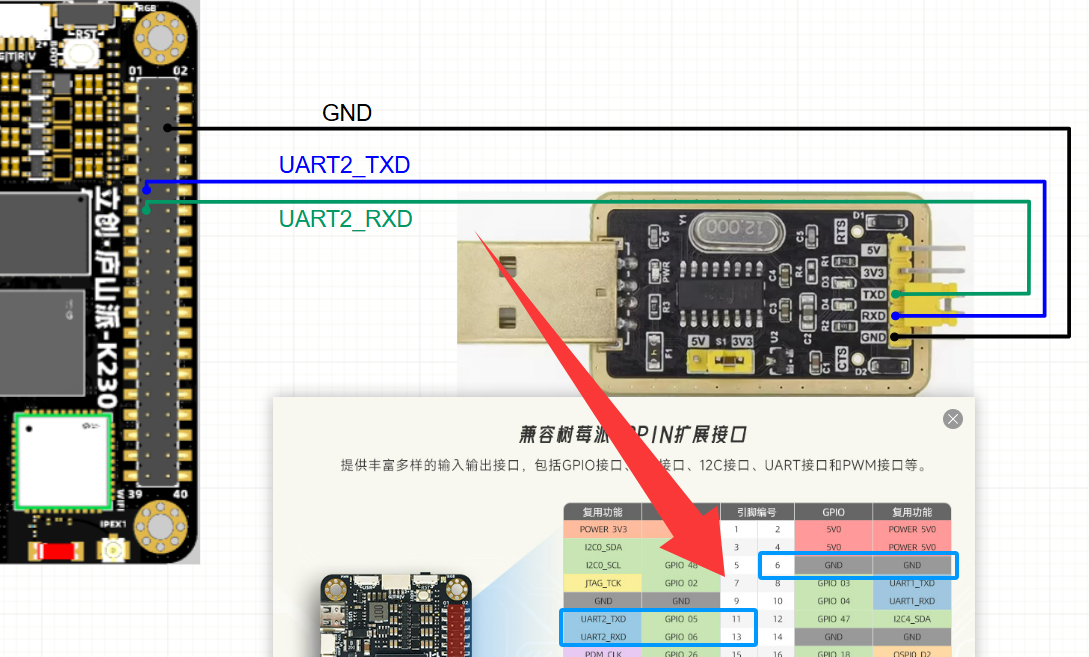

图中的这个带金边的模块是CH340的USB转串口模块，是很常用的东西了。这个因为没有找到更好的实物图，就找了这个，现在这个图模块上的RXD和TXD接到一起了，实际连接的时候是不要短接在一起的， 切记。

图 20

我们通过下面的代码测试一下k230的串口发送功能 和 vofa+的使用：

K230的串口知识和使用方法，参考立创开发板的庐山派串口章节教程

from machine import UART
from machine import FPIOA

# 配置引脚
fpioa = FPIOA()
fpioa.set_function(5, FPIOA.UART2_TXD)
fpioa.set_function(6, FPIOA.UART2_RXD)

# 初始化UART2，波特率115200，8位数据位，无校验，1位停止位
uart = UART(UART.UART2, baudrate=115200, bits=UART.EIGHTBITS, parity=UART.PARITY_NONE, stop=UART.STOPBITS_ONE)

# 要发送的字符串
message = "Hello,LuShan-Pi!\r\n"

# 通过UART发送数据
uart.write(message)

# 释放UART资源
uart.deinit()

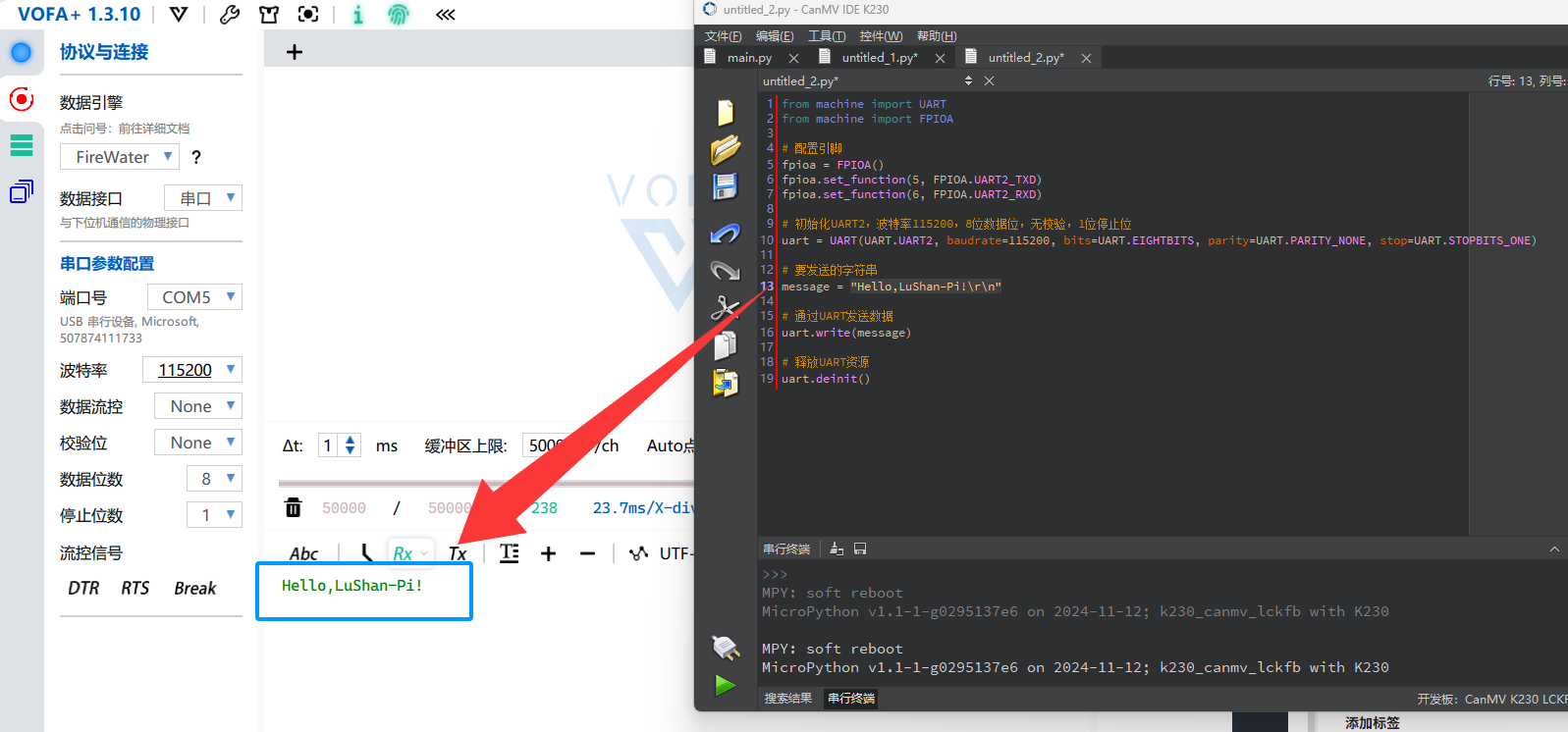

效果图：
图 21

Vofa+的使用

这里就介绍Vofa+的数据接收协议 和 波形的显示方法。

接收协议

比较常用的是 FireWater协议，其协议格式如下：

<any>:ch0,ch1,ch2,...,chN\n

参数说明：

元素 描述
<any> 表示数据名称，可以自定义
: 必须加英文冒号，不然解析不了数据，就不会显示在Vofa+上。
ch0~chN ch表示通道数据，0~N表示是第几个通道的数据。比如我要发送两个浮点数据（float）到vofa+显示波形，分别是1.2 和 21.4。那么就可以写为 float:1.2,21.4\n，这样就可以显示两个数据。
, 表示每一个数据之间的间隔
\n 结尾必须加\n，不然解析不了数据，就不会显示在Vofa+上。

示例：

float:1.2,21.4\n
temp:25.3\n
sensor:0.5,1.7,3.2\n

关键注意事项
! 1. ​​冒号不能省略​​：数据名称后必须立即跟英文冒号（:）
! 2. ​​逗号分隔数据​​：多个数值必须用英文逗号（,）分隔
! 3. ​​结尾必须有\n​​：换行符是数据结束的强制标记
! 4. ​​通道顺序​​：数据值的顺序对应通道索引（第一个值=ch0，第二个值=ch1，以此类推）

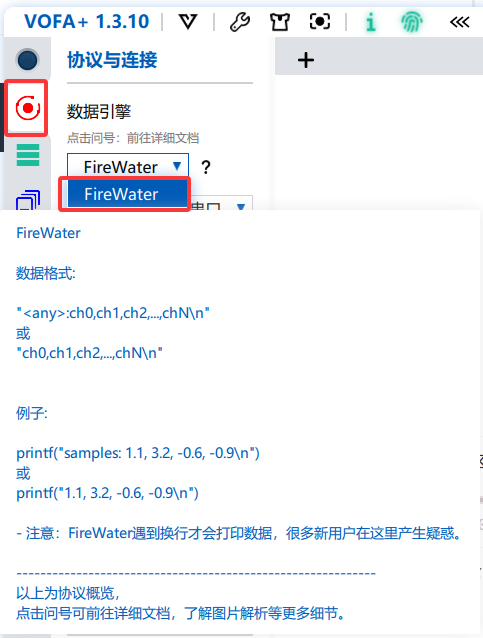

Vofa+ 上关于 FireWater 协议的描述

波形显示

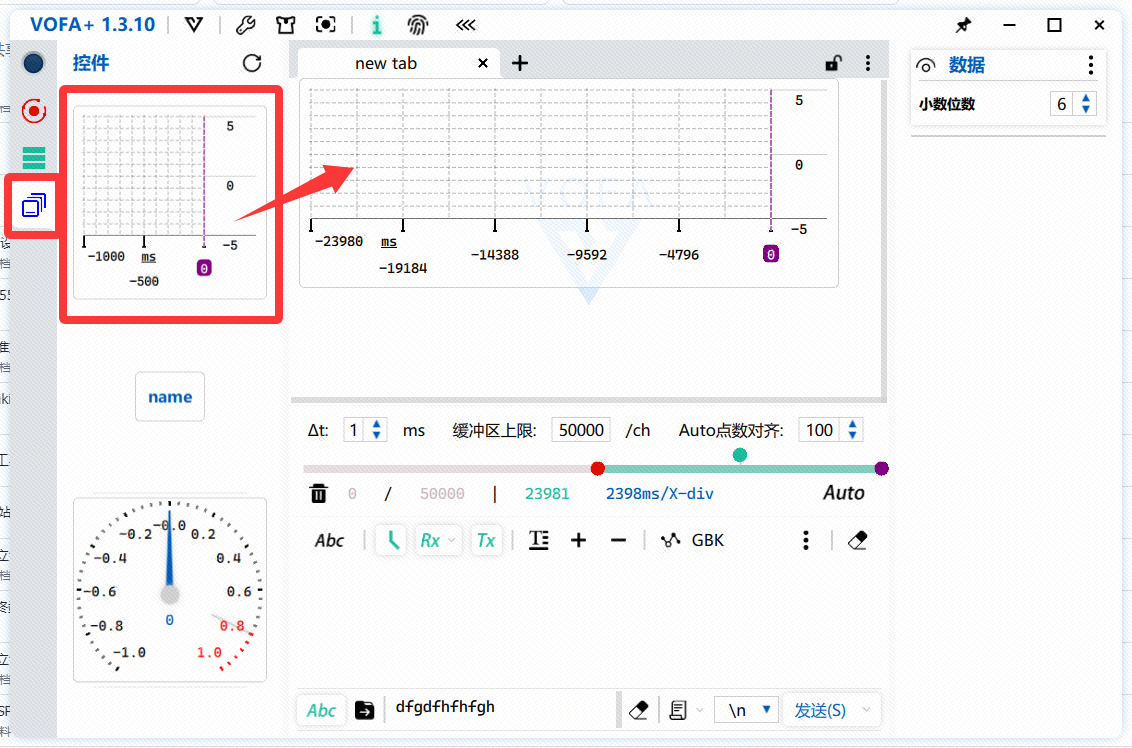

在 Vofa+ 的左侧边栏找控件，将波形图控件拉出到放置区即可。

放置波形图控件

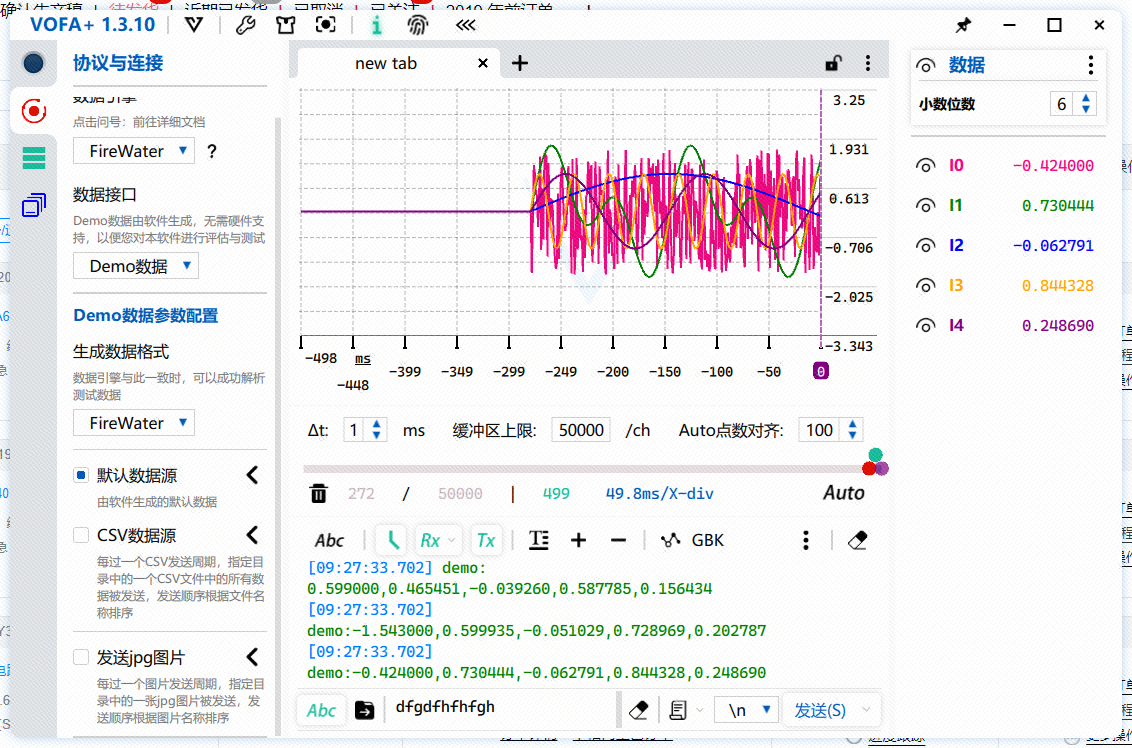

我们可以通过 Vofa+ 本身自己带的 Demo 数据测试能不能显示出波形。

不过 Vofa+ 接收到数据后，还不能马上显示在波形图上，还需要我们配置波形的输入数据。

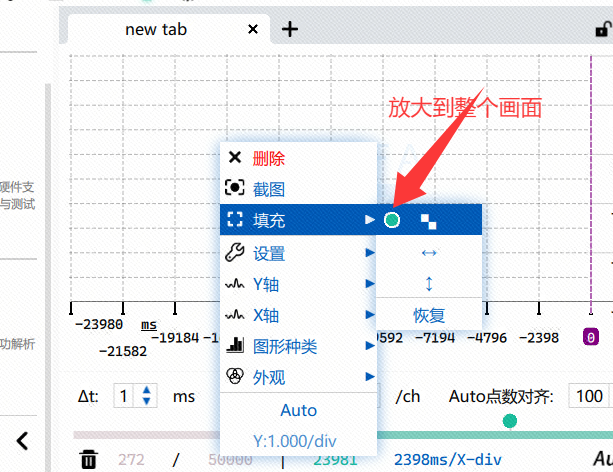

放大波形画面

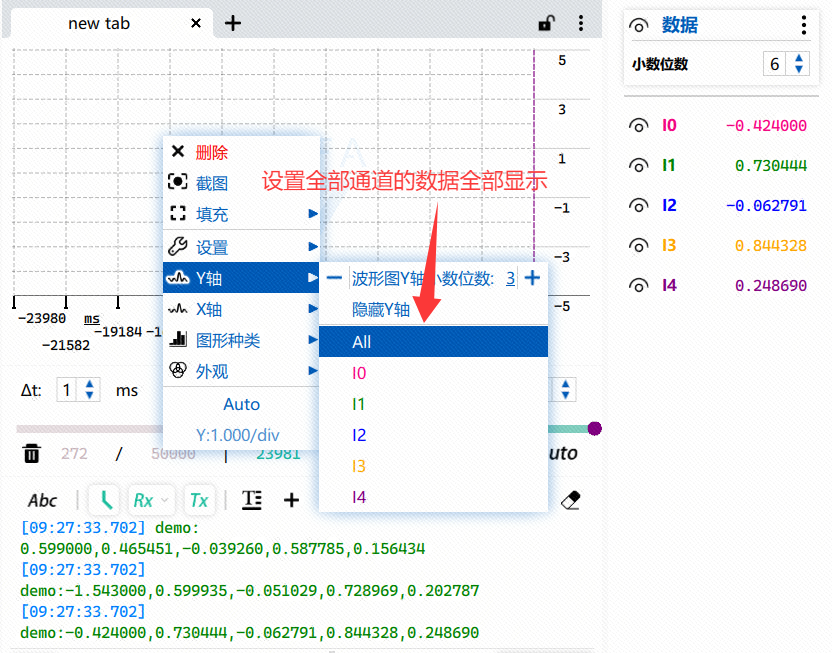

设置波形的输入显示数据

不出意外的话，你应该会显示下面的画面：

5个通道的数据，不断更新就可以得到波形。

波形显示画面

现在各位就可以自行调试你的PID啦。

加PID后的效果及代码

如果你发现你往左，而舵机往右，说明极性反了，让参数变成负数即可。

如果你发现响应速度慢，那就加大 Kp 值。

如果你发现，图像的中心跟目标的中心始终有误差，那你就加大 Ki 值；如果舵机一直在目标位置反复横跳抖动，那你就减小 Ki 值。

如果你想实现了PID的基本快速追踪，想让它更快，那就调整 Kd 值。

这个是我的调试结果：

图 27

实现这个效果的代码：

import time, os, gc, sys, math,utime
from machine import PWM, FPIOA, Pin, UART
from media.sensor import *
from media.display import *
from media.media import *
from pid import PID

DETECT_WIDTH = 640
DETECT_HEIGHT = 480

sensor = None

###############################舵机配置#####################################################
# 2.5 = -90度 7.5 = 0度 12.5 = 90度
min_duty = 2.5      #最小占空比
max_duty = 12.5     #最大占空比
mid_duty = 7.5      # 中间值，对应于0度
pwm_lr = None

# 配置排针引脚号12，芯片引脚号为47的排针复用为PWM通道3输出
pwm_io1 = FPIOA()
pwm_io1.set_function(47, FPIOA.PWM3)
# 初始化PWM参数
pwm_ud = PWM(3, 50, 50, enable=True)  # 默认频率50Hz,占空比50% 3~12

# 配置排针引脚号32，芯片引脚号为46的排针复用为PWM通道2输出
pwm_io2 = FPIOA()
pwm_io2.set_function(46, FPIOA.PWM2)
# 初始化PWM参数
pwm_lr = PWM(2, 50, 50, enable=True)  # 默认频率50Hz,占空比50% 2~13

pwm_lr.duty(7.5)    #旋转到中间
pwm_ud.duty(4)    #旋转到中间
##########################################################################################

###############################PID配置#####################################################
lr_kp = 0.17
lr_ki = 0.016
lr_kd = 0
lr_max_out = DETECT_WIDTH//2		#PID最大输出
pid_lr = PID(lr_kp, lr_ki, lr_kd, lr_max_out, lr_max_out)

ud_kp = 0.17
ud_ki = 0.016
ud_kd = 0
ud_max_out = DETECT_HEIGHT//2		#PID最大输出
pid_ud = PID(ud_kp, ud_ki, ud_kd, ud_max_out, ud_max_out)
##########################################################################################

## 将Y轴偏移数值转换为占空比的函数
def input_to_duty_cycle(input_min, input_max, input_value):
    # 定义输入输出范围
#    input_min = -(DETECT_HEIGHT // 2)
#    input_max = (DETECT_HEIGHT // 2)
    output_min = min_duty
    output_max = max_duty

    # 检查输入是否越界
    if input_value < input_min or input_value > input_max:
        raise ValueError(f"输入值必须在 {input_min} 和 {input_max} 之间")

    # 计算线性映射公式
    slope = (output_max - output_min) / (input_max - input_min)
    output_value = output_min + (input_value - input_min) * slope

    return output_value

try:
    # 初始化摄像头
    sensor = Sensor(width = DETECT_WIDTH, height = DETECT_HEIGHT)
    # 传感器复位
    sensor.reset()
    # 开启镜像
    sensor.set_hmirror(True)#False
    # sensor vflip
    sensor.set_vflip(True)#False True
    # 设置图像一帧的大小
    sensor.set_framesize(width = DETECT_WIDTH, height = DETECT_HEIGHT)
    # 设置图像输出格式为彩色的RGB565
    sensor.set_pixformat(Sensor.RGB565)
    # 使用IDE显示图像
    Display.init(Display.VIRT, width = DETECT_WIDTH, height = DETECT_HEIGHT, fps = 100)
    # 初始化媒体管理器
    MediaManager.init()
    # 摄像头传感器开启运行
    sensor.run()

    # 定义要识别颜色的阈值，这里需要根据你的具体情况调整
    # 你可以通过尝试不同的阈值来找到最适合你的物体颜色值
    red_threshold = (0, 42, 17, 94, -6, 50)

    while True:
        # 拍摄一张图片
        img = sensor.snapshot()
        # 查找图像中满足红色阈值的区域
        blobs = img.find_blobs([red_threshold], pixels_threshold=200, area_threshold=200, merge=True)

        # 如果找到了至少一个blob
        if blobs:
            # 找到最大的blob
            largest_blob = max(blobs, key=lambda b: b.pixels())
            # 画框
            img.draw_rectangle(largest_blob.rect(), color=(255, 0, 0))
            # 在框内画十字，标记中心点
            img.draw_cross(largest_blob.cx(), largest_blob.cy(), color=(255, 0, 0))

            # 计算相对于屏幕中心的X轴和Y轴的偏移量
            x_offset = largest_blob.cx() - img.width() // 2
            y_offset = largest_blob.cy() - img.height() // 2

            # 屏幕显示位置信息和像素大小，包含正负号
            wz = "x={}, y={}, w={}, h={}".format(x_offset, y_offset, largest_blob.w(), largest_blob.h())
            img.draw_string_advanced(0,0,32,wz)

            # 根据中心偏移量计算PWM的PID
            # 0为目标值，x_offset表示当前设定值
            pid_lr_value = pid_lr.pid_calc(0,x_offset)
            pid_ud_value = pid_ud.pid_calc(0,y_offset)
            ''' 关键点一 '''
            # 将PID值转换为舵机的范围并且输出实际的占空比
            duty_lr_value = input_to_duty_cycle(-(DETECT_WIDTH // 2), (DETECT_WIDTH // 2), pid_lr_value)
            duty_ud_value = input_to_duty_cycle(-(DETECT_HEIGHT // 2), (DETECT_HEIGHT // 2), pid_ud_value)
            print(f"pid_lr_value={pid_lr_value}, pid_ud_value={pid_ud_value}\r\n")
            print(f"duty_lr_value={duty_lr_value}, duty_ud_value={duty_ud_value}\r\n")
            ''' 关键点二 '''
            # 根据计算后的占空比控制舵机动作
            pwm_lr.duty(duty_lr_value)
            pwm_ud.duty(duty_ud_value)
        # 中心画十字
        img.draw_cross(img.width() // 2, img.height() // 2, color=(0, 255, 0), size=10, thickness=3)
        # IDE显示图片
        Display.show_image(img)

except KeyboardInterrupt as e:
    print(f"user stop")
except BaseException as e:
    print(f"Exception &#039;{e}&#039;")
finally:
    # sensor stop run
    if isinstance(sensor, Sensor):
        sensor.stop()
    # deinit display
    Display.deinit()

    if isinstance(pwm_lr, PWM):
        pwm_lr.deinit()

    # release media buffer
    MediaManager.deinit()

    os.exitpoint(os.EXITPOINT_ENABLE_SLEEP)
    time.sleep_ms(100)

数据滤波

相信大家在调试的时候，会发现识别物体的中心位置跳变非常频繁，识别的物体明明根本没有动，但是因为识别代码的问题，识别的位置一直在变动，有时候变动小，有时候变动大。这个变动会影响到我们的PID计算，导致舵机不稳定：识别到物体后，明明舵机已经指向识别物体的中心了，但是舵机还是会有一些动作调整，导致一直动，都不停的。

那为了解决这个问题，我们就可以使用滤波的方式，将数据跳变不大的时候，过滤掉。最简单的滤波就是采集多次然后取平均值，这个平均值就是滤波后的结果。

如果你的PID没有调好，那也可以直接用滤波，应该也可以实现一个比较不错的效果。

这里我用一个比较常用的滤波算法：一阶低通滤波算法。

我将代码封装成为了一个库文件，将下面代码保存并命名为 filter.py，完成后上传到K230的sdcard文件夹里面。

#一阶低通滤波器
class LowPassFilter:
    def __init__(self, alpha):
        self.alpha = alpha  # 滤波器的系数，0 < alpha <= 1
        self.last_output = None

    def update(self, value):
        if self.last_output is None:
            # 初始化滤波器的输出
            self.last_output = value
        else:
            # 更新滤波器的输出
            self.last_output = self.alpha * value + (1 - self.alpha) * self.last_output
        return self.last_output

图 28

接下来是介绍如何使用这个滤波算法，首先使用前先导入库：

from filter import LowPassFilter

然后初始化滤波参数：

#滤波
alpha = 0.1  # 滤波器系数，您可以根据需要调整这个值
lr_filter = LowPassFilter(alpha) # 左右舵机滤波器

接着在关键代码中调用API函数 .update，比如我采集的位置数据是 pid_lr_value，我要对其滤波则输入pid_lr_value，API.update返回的数值就是滤波后的数值：


# 对目标物体的中心位置进行滤波
filter_lr_value = lr_filter.update(x_offset)
filter_ud_value = ud_filter.update(y_offset)

实现效果：

图 10

完整代码：

import time, os, gc, sys, math,utime
from machine import PWM, FPIOA, Pin, UART
from media.sensor import *
from media.display import *
from media.media import *
from pid import PID
from filter import LowPassFilter

DETECT_WIDTH = 640
DETECT_HEIGHT = 480

sensor = None

###############################舵机配置#####################################################
# 2.5 = -90度 7.5 = 0度 12.5 = 90度
min_duty = 2.5      #最小占空比
max_duty = 12.5     #最大占空比
mid_duty = 7.5      # 中间值，对应于0度
pwm_lr = None

# 配置排针引脚号12，芯片引脚号为47的排针复用为PWM通道3输出
pwm_io1 = FPIOA()
pwm_io1.set_function(47, FPIOA.PWM3)
# 初始化PWM参数
pwm_ud = PWM(3, 50, 50, enable=True)  # 默认频率50Hz,占空比50% 3~12

# 配置排针引脚号32，芯片引脚号为46的排针复用为PWM通道2输出
pwm_io2 = FPIOA()
pwm_io2.set_function(46, FPIOA.PWM2)
# 初始化PWM参数
pwm_lr = PWM(2, 50, 50, enable=True)  # 默认频率50Hz,占空比50% 2~13

pwm_lr.duty(7.5)    #旋转到中间
pwm_ud.duty(7.7)    #旋转到中间
##########################################################################################

###############################PID配置#####################################################
lr_kp = 0.17
lr_ki = 0.016
lr_kd = 0
lr_max_out = DETECT_WIDTH//2		#PID最大输出
pid_lr = PID(lr_kp, lr_ki, lr_kd, lr_max_out, lr_max_out)

ud_kp = 0.17
ud_ki = 0.016
ud_kd = 0
ud_max_out = DETECT_HEIGHT//2		#PID最大输出
pid_ud = PID(ud_kp, ud_ki, ud_kd, ud_max_out, ud_max_out)
##########################################################################################

###############################一阶低通滤波器配置############################################
alpha = 0.1  # 滤波器系数，您可以根据需要调整这个值
lr_filter = LowPassFilter(alpha) # 左右舵机滤波器
ud_filter = LowPassFilter(alpha) # 上下舵机滤波器
##########################################################################################

## 将Y轴偏移数值转换为占空比的函数
def input_to_duty_cycle(input_min, input_max, input_value):
    # 定义输入输出范围
#    input_min = -(DETECT_HEIGHT // 2)
#    input_max = (DETECT_HEIGHT // 2)
    output_min = min_duty
    output_max = max_duty

    # 检查输入是否越界
    if input_value < input_min or input_value > input_max:
        raise ValueError(f"输入值必须在 {input_min} 和 {input_max} 之间")

    # 计算线性映射公式
    slope = (output_max - output_min) / (input_max - input_min)
    output_value = output_min + (input_value - input_min) * slope

    return output_value

try:
    # 初始化摄像头
    sensor = Sensor(width = DETECT_WIDTH, height = DETECT_HEIGHT)
    # 传感器复位
    sensor.reset()
    # 开启镜像
    sensor.set_hmirror(True)#False
    # sensor vflip
    sensor.set_vflip(True)#False True
    # 设置图像一帧的大小
    sensor.set_framesize(width = DETECT_WIDTH, height = DETECT_HEIGHT)
    # 设置图像输出格式为彩色的RGB565
    sensor.set_pixformat(Sensor.RGB565)
    # 使用IDE显示图像
    Display.init(Display.VIRT, width = DETECT_WIDTH, height = DETECT_HEIGHT, fps = 100)
    # 初始化媒体管理器
    MediaManager.init()
    # 摄像头传感器开启运行
    sensor.run()

    # 定义要识别颜色的阈值，这里需要根据你的具体情况调整
    # 你可以通过尝试不同的阈值来找到最适合你的物体颜色值
    red_threshold = (0, 42, 17, 94, -6, 50)

    while True:
        # 拍摄一张图片
        img = sensor.snapshot()
        # 查找图像中满足红色阈值的区域
        blobs = img.find_blobs([red_threshold], pixels_threshold=400, area_threshold=400, merge=True)

        # 如果找到了至少一个blob
        if blobs:
            # 找到最大的blob
            largest_blob = max(blobs, key=lambda b: b.pixels())
            # 画框
            img.draw_rectangle(largest_blob.rect(), color=(255, 0, 0))
            # 在框内画十字，标记中心点
            img.draw_cross(largest_blob.cx(), largest_blob.cy(), color=(255, 0, 0))

            # 计算相对于屏幕中心的X轴和Y轴的偏移量
            x_offset = largest_blob.cx() - img.width() // 2
            y_offset = largest_blob.cy() - img.height() // 2

            # 屏幕显示位置信息和像素大小，包含正负号
            wz = "x={}, y={}, w={}, h={}".format(x_offset, y_offset, largest_blob.w(), largest_blob.h())
            img.draw_string_advanced(0,0,32,wz)

            # 对目标物体的中心位置进行滤波
            filter_lr_value = lr_filter.update(x_offset)
            filter_ud_value = ud_filter.update(y_offset)

            # 根据中心偏移量计算PWM的PID
            # 0为目标值，x_offset表示当前设定值
            pid_lr_value = pid_lr.pid_calc(0,filter_lr_value)
            pid_ud_value = pid_ud.pid_calc(0,filter_ud_value)

            # 将PID值转换为舵机的范围并且输出实际的占空比
            duty_lr_value = input_to_duty_cycle(-(DETECT_WIDTH // 2), (DETECT_WIDTH // 2), pid_lr_value)
            duty_ud_value = input_to_duty_cycle(-(DETECT_HEIGHT // 2), (DETECT_HEIGHT // 2), pid_ud_value)

            # 根据计算后的占空比控制舵机动作
            pwm_lr.duty(duty_lr_value)
            pwm_ud.duty(duty_ud_value)
        # 中心画十字
        img.draw_cross(img.width() // 2, img.height() // 2, color=(0, 255, 0), size=10, thickness=3)
        # IDE显示图片
        Display.show_image(img)

except KeyboardInterrupt as e:
    print(f"user stop")
except BaseException as e:
    print(f"Exception &#039;{e}&#039;")
finally:
    # sensor stop run
    if isinstance(sensor, Sensor):
        sensor.stop()
    # deinit display
    Display.deinit()

    if isinstance(pwm_lr, PWM):
        pwm_lr.deinit()

    # release media buffer
    MediaManager.deinit()

    os.exitpoint(os.EXITPOINT_ENABLE_SLEEP)
    time.sleep_ms(100)
